一、前言
感謝您選用本公司生產的直流雙電源智能切換裝置（以下簡稱裝置），為了您的安全和正確使用，敬請您在安裝接線、運行維護本產品前，熟讀本手冊。

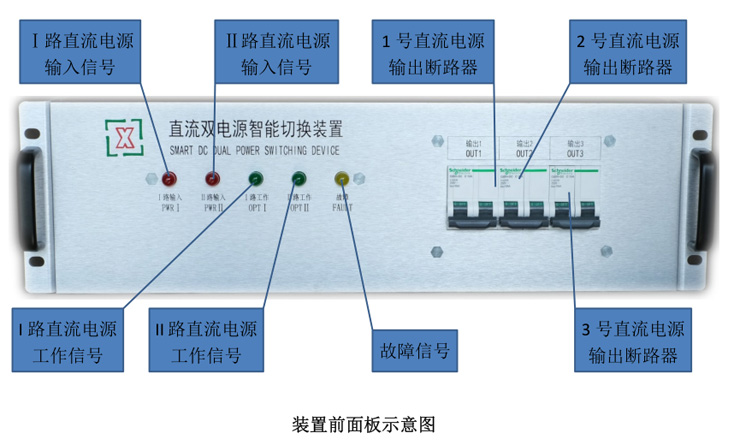

本裝置為前面板顯示、后面板接線型直流雙電源智能切換裝置。
下面的符號將用于本手冊的說明，提醒您注意潛在的危險，或者請您注意那些闡述的要點和關鍵操作。
防止觸電標識，提醒您違規操作可能造成人身安全危險！：
1、注意事項：

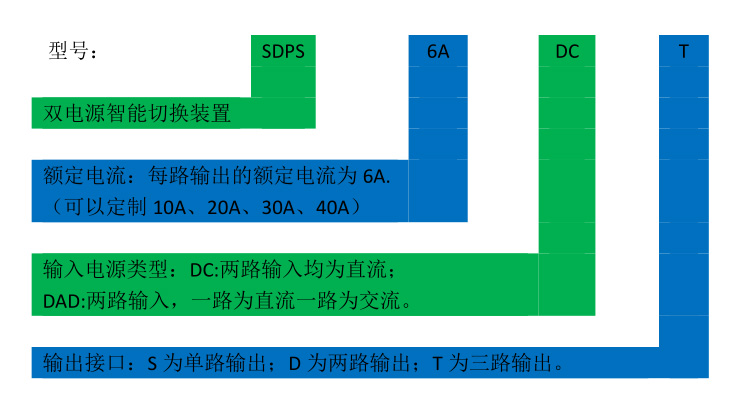

2、選型說明：
以下為典型型號 SDPS‐6ADC/T 的直流雙電源智能轉換裝置的功能介紹、安裝介紹及操作說明。
二、功能介紹
1、直流雙電源智能切換裝置依據標準《GB14048.11‐2008 自動轉換開關》，IEC60947‐1 來生
產制造，工作原理是根據常用電源、備用電源的電壓狀態來判斷是否從一個電源轉向另一個
電源，它的功能取決于電壓過壓、欠壓值的設置，裝置同時也為用戶提供了 DCS 無源接點
信號。整個切換過程始終維持輸出端電壓恒定，不會產生斷電及電壓跌落，從而保證負載無
擾動。
2、直流雙電源智能切換裝置通過 DC/DC 電磁耦合能量機理，不管是長期運行當中，
還是在切換的過程中，常用電源與備用電源始終處于完全電氣隔離狀態。
3、當裝置運行在常用路電源時，負載某一支路發生接地時，常用路電源絕緣監測單元發告
警，備用電源直流絕緣監測單元不告警。
4、當裝置運行在備用路電源時，負載某一支路發生接地時，備用路電源絕緣監測單元發告
警，常用電源直流絕緣監測單元不告警。

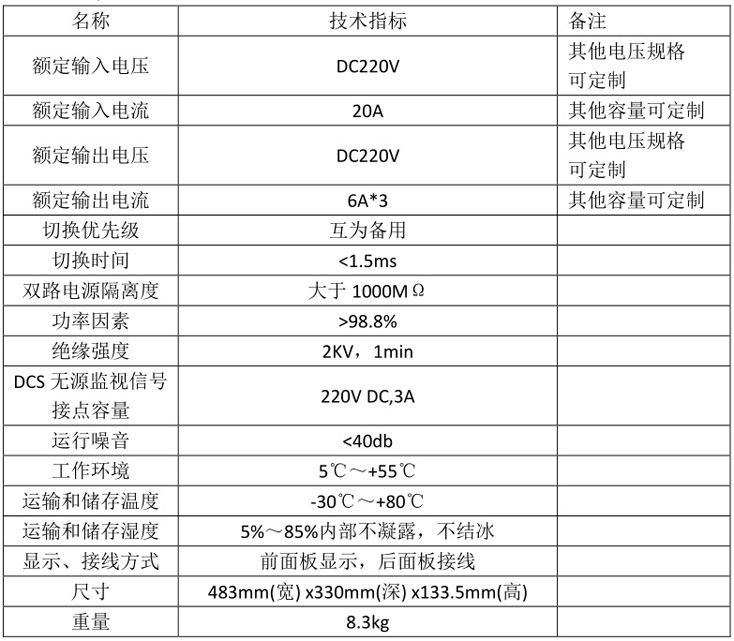

5、SDPS‐6ADC/T 主要技術參數:

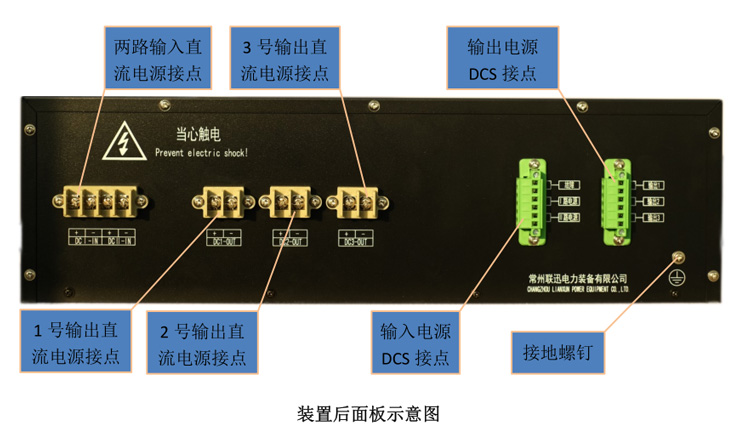

三、直流雙電源安裝接線介紹

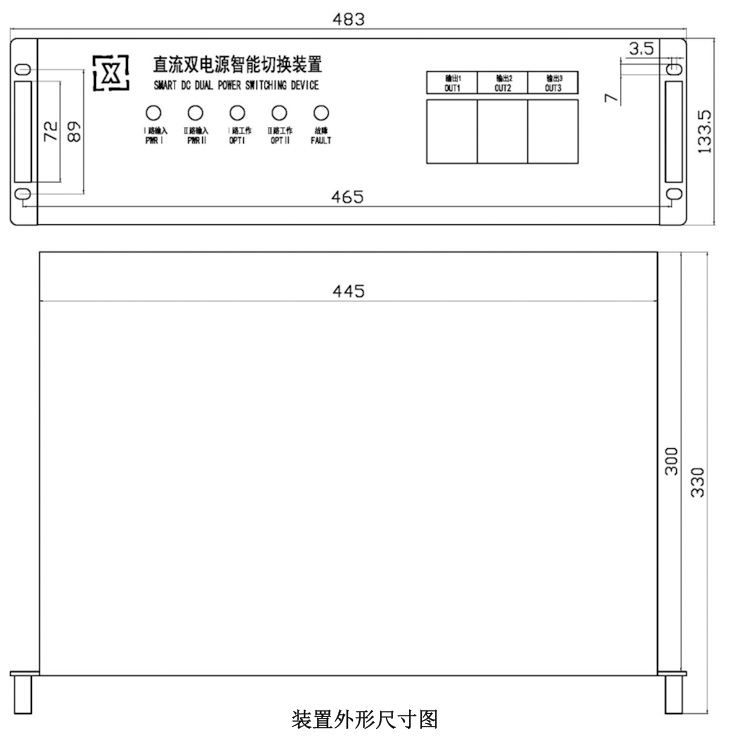

1、SDPS‐6ADC/T 直流雙電源智能切換裝置外形尺寸:483mm(寬) x330mm(深) x133.5mm(高)，嵌入式安裝。
四、操作說明
1、 送電
通電前需仔細確認輸入、輸出電源的正負極性，電源電壓與裝置標識保持一致。確認后則可接入上級電源，將輸出 1 或/和輸出 2 或/和輸出 3 斷路器合閘。SDPS‐6ADC/T 型直流雙電源智能切換裝置不分主備用，哪一路輸入先送電，哪一路工作（初次送電有 15 秒裝置自檢，前面板指示燈依據自檢進程變化，自檢期間輸出正常，后面板指示燈正常）。兩路電源同時送電時，默認為 I 路電源工作。
2、自動切換
Ⅰ、Ⅱ兩路同時供電，若Ⅰ路工作，Ⅱ路備用。若斷開Ⅰ路，裝置自動從Ⅰ路切換至Ⅱ路;
若再送Ⅰ路，斷開Ⅱ路，裝置自動從Ⅱ路切換至Ⅰ路；若再送Ⅰ路，不斷開Ⅱ路，則仍然是Ⅱ路工作。
3、停電
原則先停備用狀態電源，再停工作狀態電源，減少切換頻次。
工作狀態及備用狀態電源區分：根據面板上"I 路工作"指示燈及"II 路工作"指示燈狀態。
面板上"I 路工作"指示燈亮，則表示Ⅰ路輸入電源處于工作狀態
面板上"II 路工作"指示燈亮，則表示Ⅱ路輸入電源處于工作狀態
注意：面板上"I 路工作"及"II 路工作"只應有一個指示燈亮，在停電時請先停沒有亮燈的那一路（既若"I 路工作"燈未亮，則先停Ⅰ路輸入電源；若"II 路工作"燈未亮，則先停Ⅱ路輸入電源）。
4、維護保養
SDPS‐6ADC/T 型直流雙電源智能切換裝置出廠經過一系列技術檢驗，裝置工作損耗小于 5W，隔離及切換電路采用國際知名廠商電子元件，運用 SMT 貼片技術及先進的壓焊接工藝，使整機質量和可靠性得到保障。
故障信號燈亮：說明裝置內部持續超溫，請聯系廠家檢修。
5、擴展功能
如需要遠程控制和 RS485 通訊等需聯系本公司技術人員。
五、產品優點
我公司開發生產的直流雙電源具有以下優點：
1、 我公司裝置應用范圍廣；可用于兩路輸入都為直流，輸出也為直流；亦可用于一路輸入為交流，一路輸入為直流，輸出為直流；
2、 主備電源在切換時不會發生電源失電報警現象；
3、 裝置面板上具有可控輸出電路的斷路器，可操作性強；
4、 輸出直流電源可根據用戶需要分別輸出 1~3 路直流電源，既一個雙電源切換裝置可帶1~3 個控制單元；
5、 裝置可以顯示主備電源工作狀態，即可確定裝置目前是由哪一路直流電源供電；
6、 裝置具有 DCS 無源監視信號接點，可監視輸出電路的失電報警、監視輸入電源供電狀況，即可發送無源的失電報警信號及無源的輸入電源狀態信號；
7、 本裝置采用智能溫控散熱系統，在裝置主要發熱源上安裝了數字溫度傳感器（機箱內分布有 4 只數字溫度傳感器），當機箱內溫度或某一元器件溫度超限時將自動啟動風扇散熱，確保裝置工作在合理溫度范圍內，以降低元器件故障率，延長裝置使用壽命。
8、公司該裝置已取得 CE 認證。
六、質量保證
SDPS‐6ADC/T 直流雙電源切換開關出廠前經過嚴格檢查測試，確保品質優良。本公司向用戶保證 24 小時響應服務，并提供一年的保修服務，終身維護服務。
保修條例如下:
(一) 自購買之一年保用期內，裝置如有損壞或發生故障，經本公司技術人員檢查證實，該裝置屬于正常使用下發生的，將提供免費維修及更換零件，經更換后的損壞物品歸屬本公司。
(二) 裝置在如下情況下，保修期自動失效。
1.曾因錯誤操作、疏忽使用、不可抗拒的因素而產生的損壞;
2.曾經非本公司技術人員擅自拆開裝置修理、改裝或者涂改、除去機號。
★ 注意：本公司保留對裝置既說明書進行改進和修改的權力，恕不另行通知。
欲知詳情，請直接與本公司聯系。
